剩余電流互感器
設備用CT570環型系列
環形剩余電流互感器系列產品，主要應用在太陽能儀表，電熱水器、空調、微型斷路器、空氣開關等設備內部，用來防止人因觸電而造成傷害，或者對部分電流進行持續的漏電監測。
本系列產品穿心孔徑從5mm到110mm，20多個不同規格型號，覆蓋設備功率從幾百瓦到幾十千瓦。
本系列產品根據應用目的，采用精密高導磁材料，結合先進的線圈繞制工藝，并采用環氧樹脂封裝或者樹脂裹覆工藝生產而成，性能穩定可靠。和市面上同類產品相比，具有更好的平衡特性，更高的靈敏度，更低的波形失真，更大的過載電流和更小的體積。應用在斷路器方面的產品，采用金屬殼體并配合磁屏蔽結構，使產品性能更優，可靠的保證了斷路器不會因?yàn)槠胶馓匦詥栴}而出現誤動作。
根據應用，小孔徑的環形剩余電流互感器一般的作為點檢測之用，主要有防止人身觸電而無法自由擺脫電源的而采用的監測點不大于6-11mA的點檢測產品，和防止人身由于觸電導致有生命危險而采用的監測點小于30mA的點檢測產品。本類產品必須具備足夠的靈敏度、穩定性和良好的平衡特性等；還有用于斷路器或者其他保護設備使用的，需要持續對一定范圍內的剩余電流進行檢測的，在一定范圍內有線性精度要求的產品。這部分產品不但需要剩余電流互感器具有良好的平衡特性，其精度好線性度也需要滿足設備需要，穩定性好可靠性的需要得到保障。
部分產品根據設計需要，可以增加試驗繞組，以實時監測二次主繞組是否可靠的工作。
特 點
(1)輸出波形無畸變，波形好.
(2)過載能力強，過載后恢復性能好.
(3)平衡特性優， 對微弱動作電流測量影響小.
(4)靈敏度高：精度好.
(5)緊湊設計，體積小，外形美觀.
(6)一致性好、互換性強.
顏色代碼：
0：黑； 3：紅； 6：藍色； 8：灰色；
客戶指定的外殼顏色，依據顏色系主色進行編碼分類；
正常使用、安裝條件:
(1)安裝場所： 戶內。
(2)環境溫度 -20℃~＋55℃。
(3)環境濕度 建議相對濕度不大于80%。
(4)海拔高度 不超過3000m。
(5)大氣條件 大氣中無嚴重污穢、腐
蝕性及爆炸性介質。
(6)無顯著頻繁振動和沖擊的環境。
(7)貯存溫度 -20℃~＋75℃。

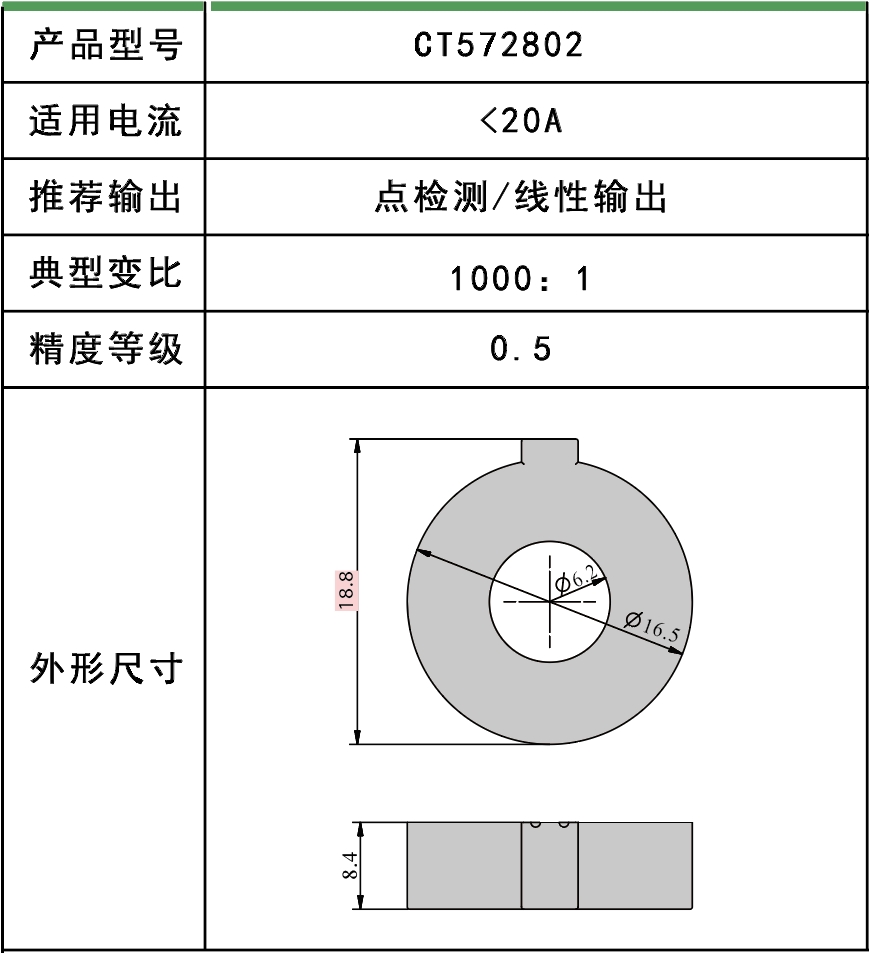

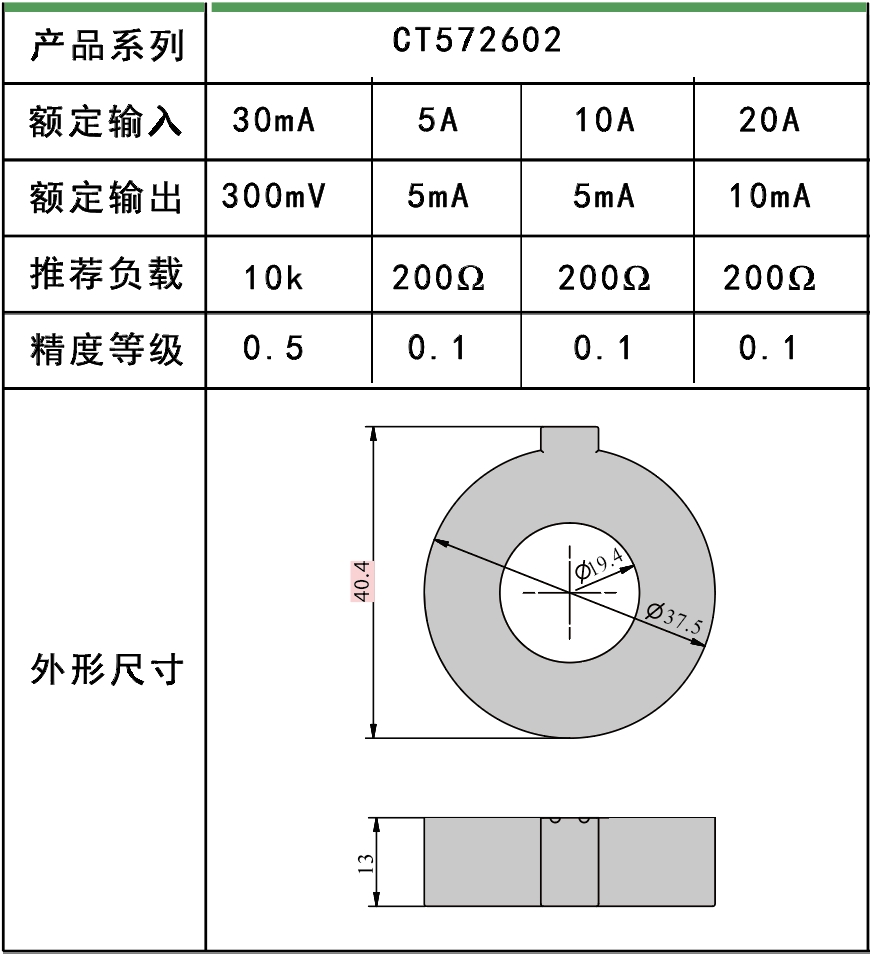

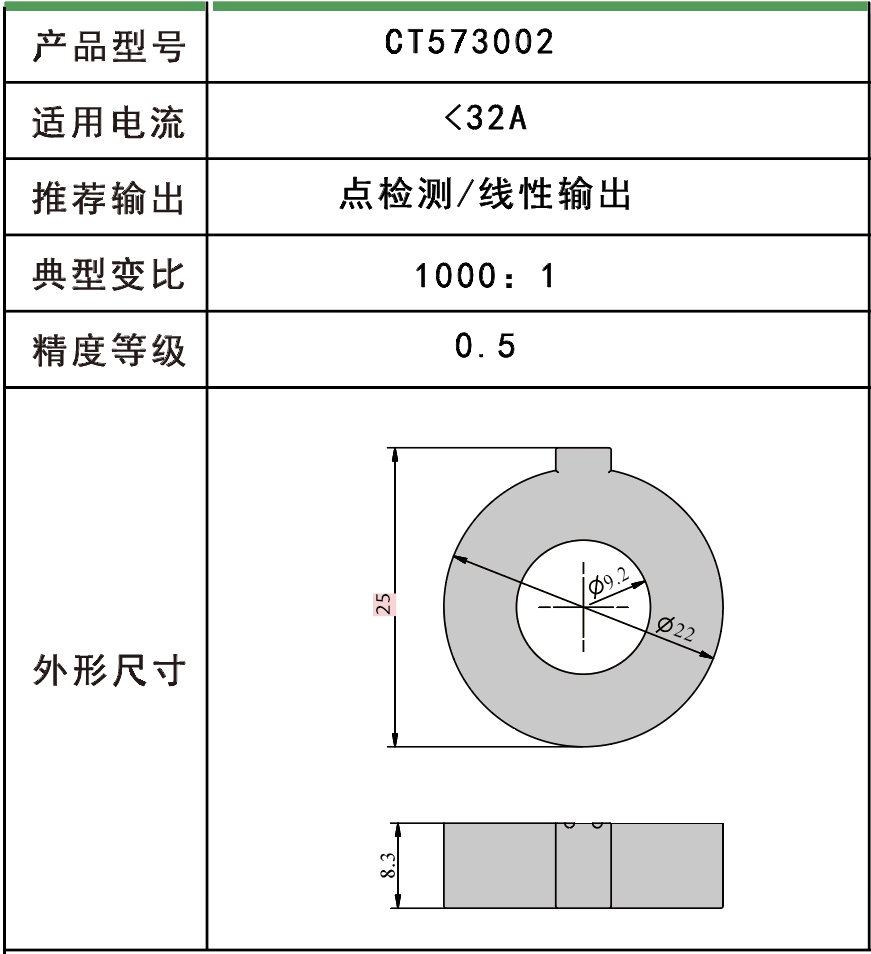

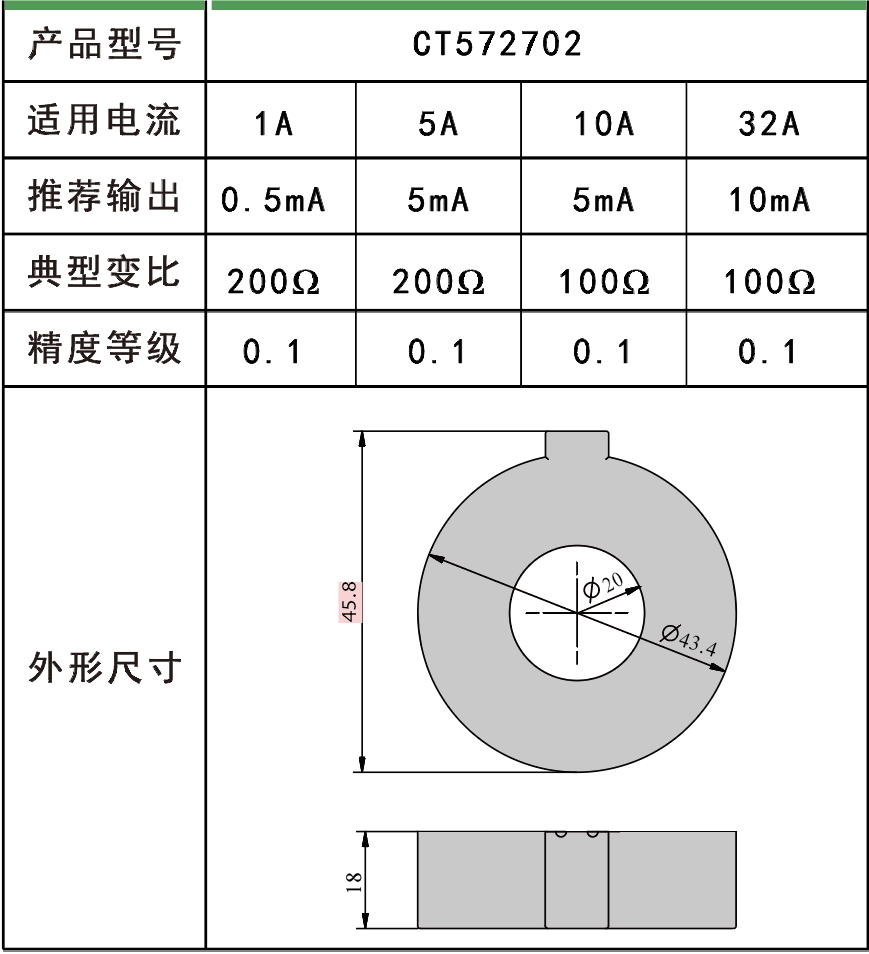

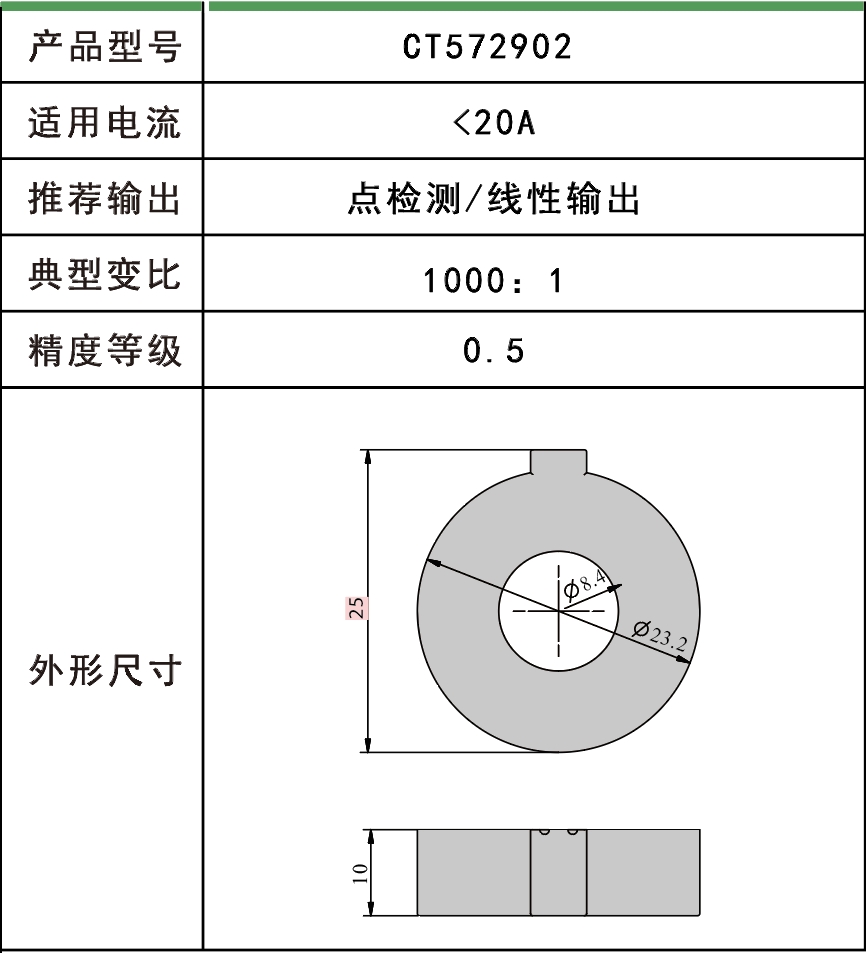

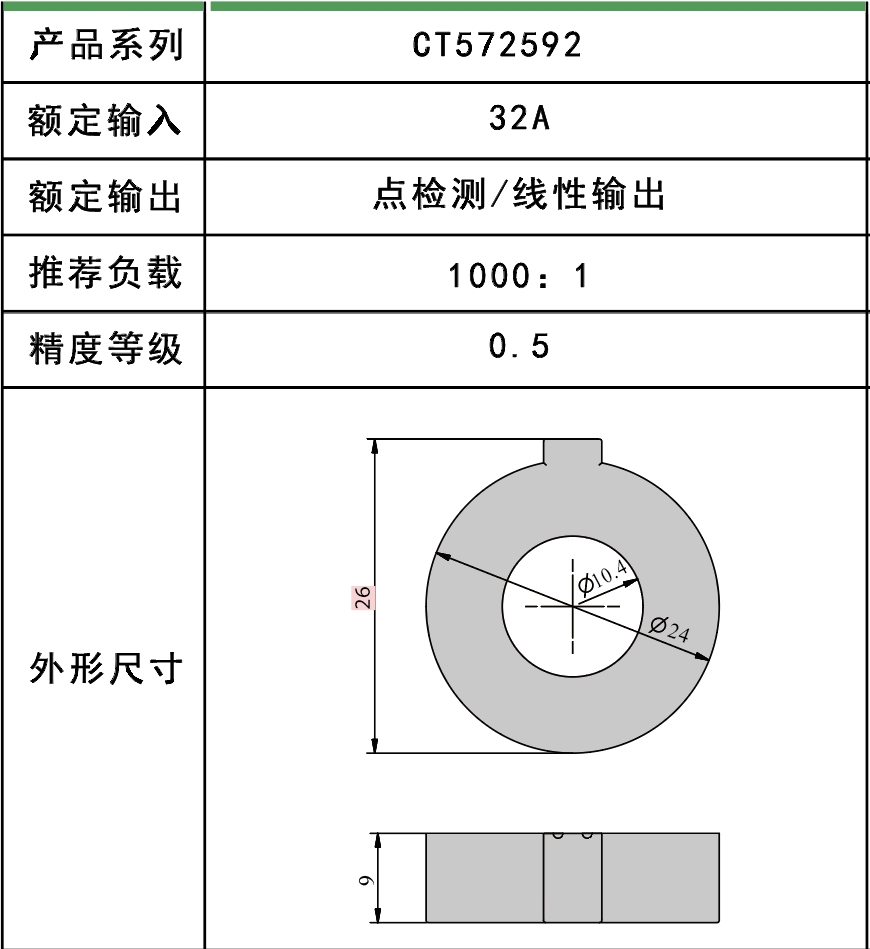

通用技術指標
