低壓電流互感器主要是指工業上應用在1000V以下的交流配電柜、低壓環網柜、 高密度抽屜柜內，或其它電氣設備內，對相應電路的電流、功率和電能質量方面進行強電隔離、測量、監測采樣之用的互感器產品。
一般的，低壓互感器均為一次穿心使用，較小電流規格的，初級采用多匝穿心的方式使用，極小電流的可以采用封閉式、一次接線端子輸入類產品。

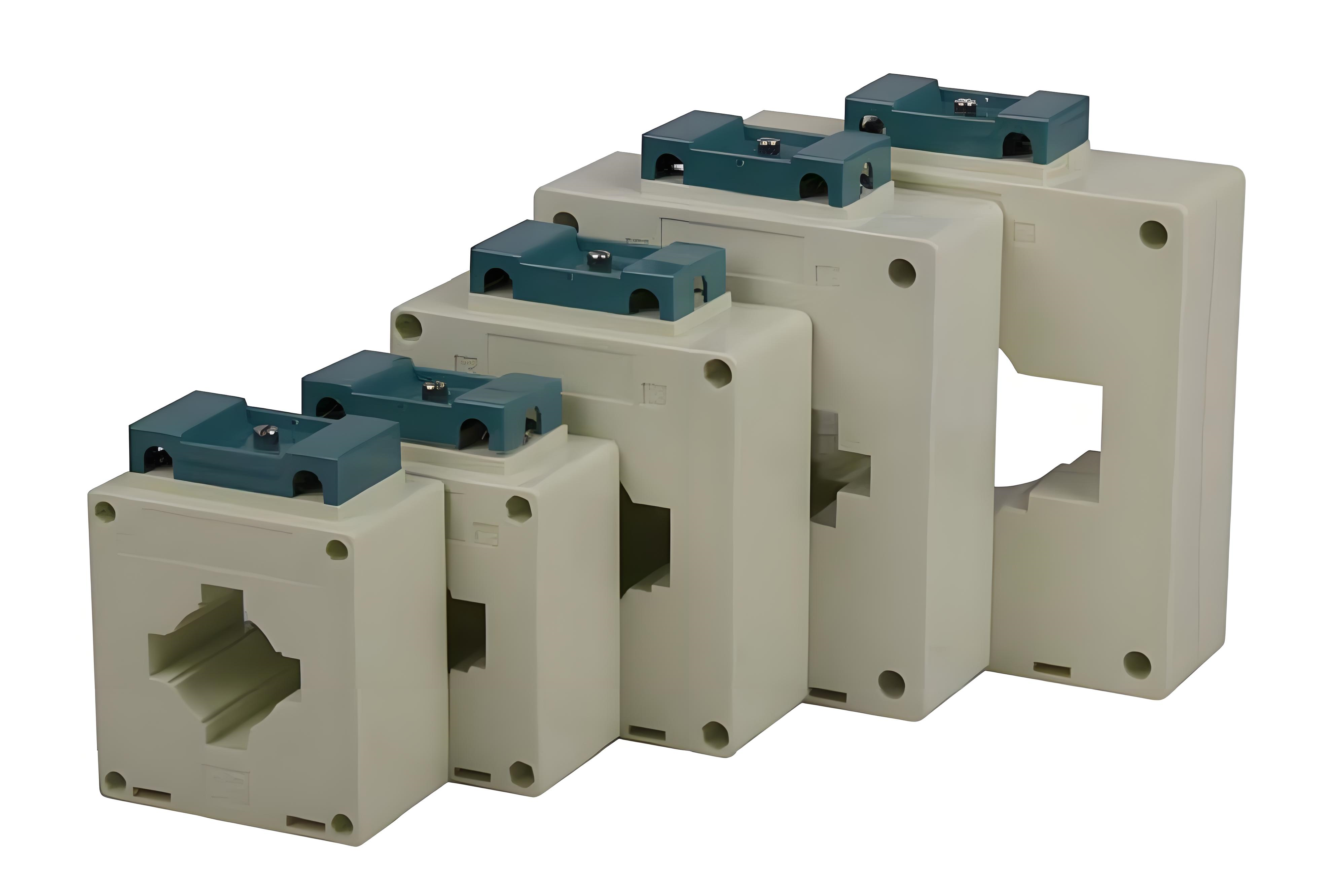

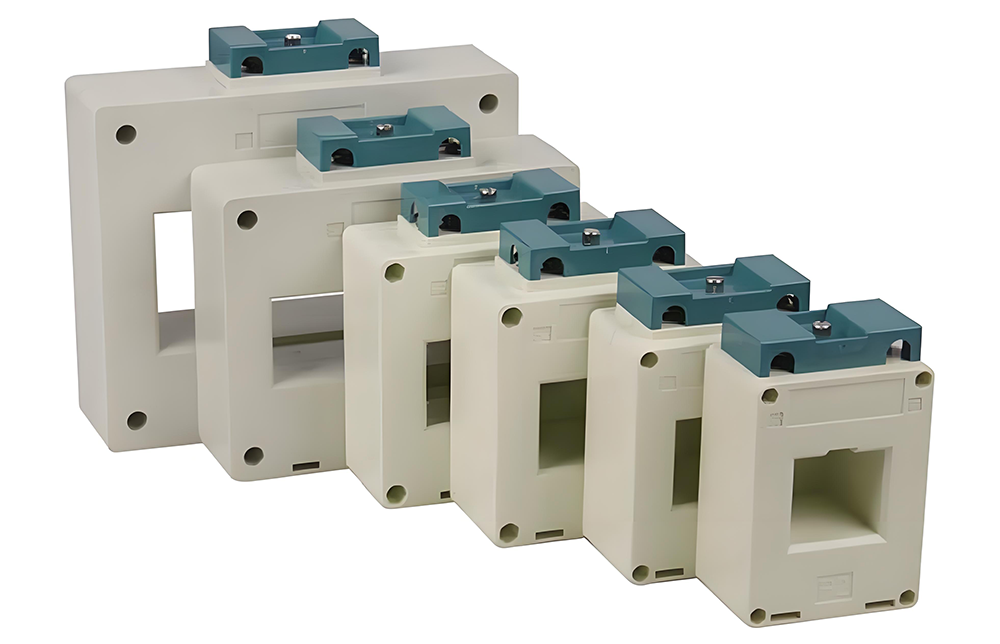

根據應用環境，低壓電流互感器分為三大類：適用于電纜配電的圓形窗口系列產品，適用于銅排配電的矩形窗口系列產品，兼顧電纜配電和銅排配電的組合窗口式系列產品。
根據應用目的，又有測量用電流互感器產品，保護用電流互感器，測量和保護組合式電流互感器。
一般的，低壓互感器由于初級電流比較大，二次輸出為標準的5A/1A電流信號；隨著生產工藝的提高，也有產品輸出更小的mA級別的信號。在復雜的強電環境中，不建議使用非常小的電流信號輸出，以減小二次傳輸信號回路由于雜波串?dāng)_而帶來誤差增加。
由于低壓電流互感器基本上均用在三相配電環境中，電流互感器的極性端的標示十分重要，一般的一次接線按照P1端輸入、P2端輸出，二次接線按照S1端輸出、S2端輸入；次級的輸出端S1和初級的輸入端P1同名，次級的輸入端S2和初級的輸出端P2同名。
一般的低壓電流互感器均標有額定負荷，互感器輸出端到儀表或設備輸入端的連接連同設備內部的輸入負荷之和，越接近額定負荷，互感器的精度越好。互感器二次所接回路的總負荷不應超過互感器的額定負荷，否則將影響互感器的精度，且互感器的動態范圍也將減小。當安裝設備的位置和互感器安裝位置較遠時，應優選選用二次電流輸出為1A的電流互感器產品。
互感器的長期工作電流不得超過1.1倍額定值，允許在1.2倍額定值時短時使用，時間不超過1小時。
在精度要求低于0.2級的條件下，低壓互感器采用取向性冷軋硅鋼帶卷繞而成，二次繞組線采用高強度電磁漆包線繞制，工作穩定可靠，環境適用性強；精度要求優于0.2級時，采用導磁率更高的非晶、納米晶材料鐵芯，保證精度的同時，盡可能的降低使用成本。
產品外殼采用高強度聚碳酸酯材料或著PC/ABS合金塑料生產，耐受溫度高，強度好。部分產品采用環氧樹脂封裝工藝、絕緣強度高、防潮防水，可在惡劣的環境下穩定工作。輸出方式根據使用環境，可以采用端子輸出，導線直接輸出等；還可以根據需要，增加電磁屏蔽結構，以改善產品的抗干擾能力。
由于被檢測回路的電流一般的都比較大，選用產品時，必須選用可靠的、能滿足國標的低壓電流互感器。否則在安裝后、互感器在工作過程中由于互感器本身發熱而有可能引起安全事故，帶來較大損失。
產品在安裝的過程中，根據安裝環境選用適合的安裝方式，然后以可靠的方式進行固定，避免設備在運輸過程中由于固定不牢固而造成脫落。且在接線過程中，需要確保可靠連接，防止互感器二次開路而造成設備損壞。
本系列產品符合國標：GB20840.2-2014。

基本電氣參數：

工作頻率：50Hz-400Hz
阻燃等級：UL94  V-0
介質強度：2500V/min
絕緣電阻：1000M Ohms @ 500 Vdc
沖擊電壓：5000V(1.2/50標準雷波)
工作溫度：-20℃ - +55℃
貯存溫度：-25℃ - +85℃

產品命名：

主要結構及組成：

電原理圖：

（1）初級電流IP由P1端流入，P2端流出；次級由S1端流出，S2端流入。

（2）一般的，電流互感器均采用減極同名的關系，即二次輸出端和一次輸入端為同名端，以標明初次級電流關系。

（3）電流互感器二次側一般的直接連接電力儀表，但由于二次電流較大，二次線負載RL不能忽視。

（4）IP*N1=IS*N2，一般的N1為1，當IP較小而IS為5A時，N1可以選用2/3等，采用初級多匝穿心的方式，相應的需要增加變比來保證額定輸出為5A。
