微型精密電壓互感器可以把被測回路的電壓準確的變換為儀器儀表所需的輸入電壓。主要有兩大類產品：電流輸入型電壓互感器、電壓輸入型電壓互感器。
電流輸入型電壓互感器的應用原理為：先把需要變換的初級電壓，通過限流電阻轉換為一個1-6mA的電流輸入到電壓互感器的初級端，電壓互感器的初級和次級匝數對等，互感器的次級再并聯一個電阻，再把次級的微弱電流轉換為電壓信號輸出。原理圖如下：

電流型電壓互感器能盡可能的減小器件的體積，有助于儀表的微型化。可是電流型的電壓互感器需要一個限流電阻，其穩定性直接影響互感器的轉換精度；特別是在被測電壓等級較高時，更需要注意限流電阻的耗散功率必須要達到設計要求、且還得注意其散熱條件。同時，互感器的二次帶載能力差，一般的輸出電壓不大于1V，輸出電壓過高會降低互感器的動態范圍和線性精度。在二次信號的處理方面，可以采用較小的負載電阻配合精密整流放大電路的方式。既可以保證變換精度，又可以保證二次采樣精度，還降低了限流電阻的耗散功率，有利于降低成本和提高電路的可靠性。應用電路可以參考以下電路，也可以根據其他精密整流電路進行變換。

上圖是最經典的電流型電壓互感器與精密整流電路組合應用，可以通過選用RL的值并通過調整R5的阻值來得到需要的電壓；電阻匹配關系為R1=R2、R4=R5=2R3；還可以在電阻R5上并聯濾波電容。R6的阻值由Vin/Iin決定，額定耗散功率可以選擇兩倍于Vin*Iin或更大。

電壓輸入型的電壓互感器，和常規變壓器原理相同。主要側重于變換精度。被測電壓直接輸出電壓互感器的初級輸出端，次級直接輸出了電壓。次級的輸出電壓根據需要可以靈活設定。一般的在1V-10V之間。電壓互感器主要用優質環形取向硅鋼鐵芯，精度高、線性度好。

兩種類型的電壓互感器各有優點，如果注重于轉換精度和穩定性、可靠性，宜選用直接輸入型的電壓互感器；如果注重于轉換精度、要求體積小且散熱條件良好，可以選用電流型的電壓互感器。
高壓電壓互感器產品可以定制，初級輸入電壓可達到3000-10000V，次級輸出電壓0-100V，隔離耐壓可達到20KV-42KV，完全滿足中高壓測量范圍。
特  點：

（1）精度高，精度可優于0.1%

（2）線性度好，線性度可優于0.1%

（3）體積小，結構緊湊，占用空間小

（4）PCB引針非對稱設計、提高生產效率

（5）一致性好，  優化生產工藝，保證同批次產品的一致性和不同批次產品的一致性

（6）環氧樹脂封裝工藝、絕緣性能和防潮性能優良

基本電氣參數：

工作頻率：50Hz-400Hz
工作溫度：-25c - +75c,
介質強度：2500V/min.
絕緣電阻：1000M Ohms @ 500 Vdc
沖擊電壓：5000V(1.2/50μs標準雷波)
精度等級：符合IEC 60044-1 電流互感器 0.1、0.2級
阻燃等級：UL 94-V0

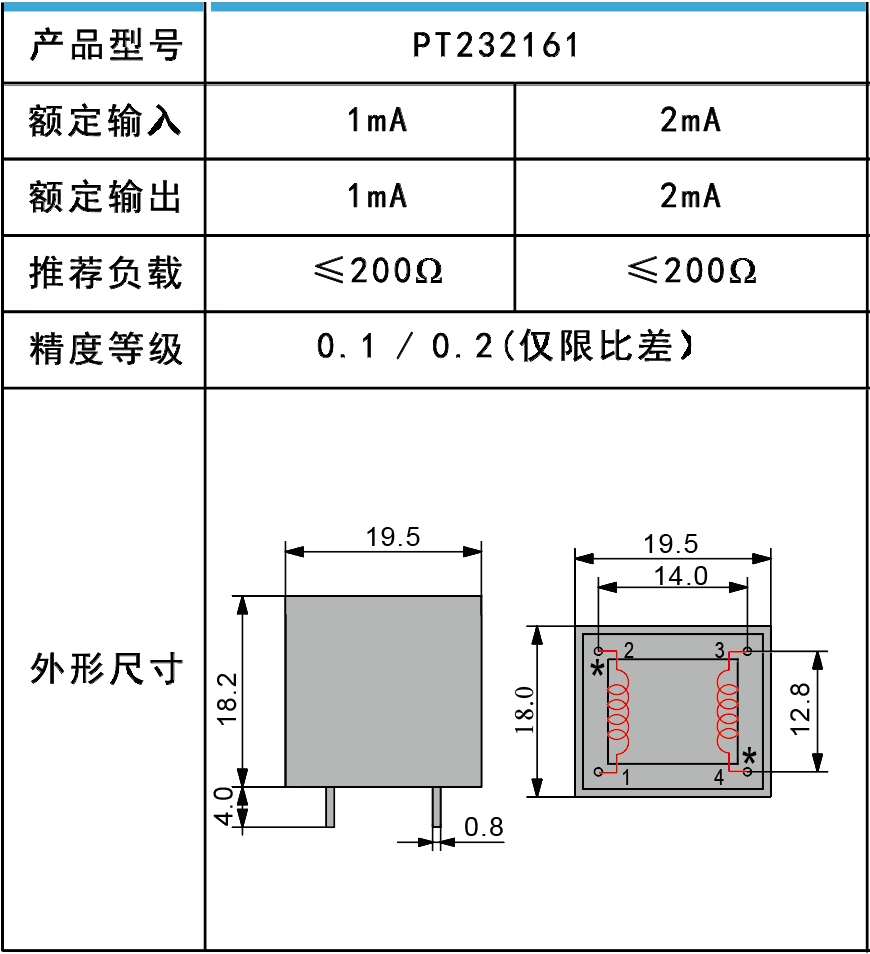

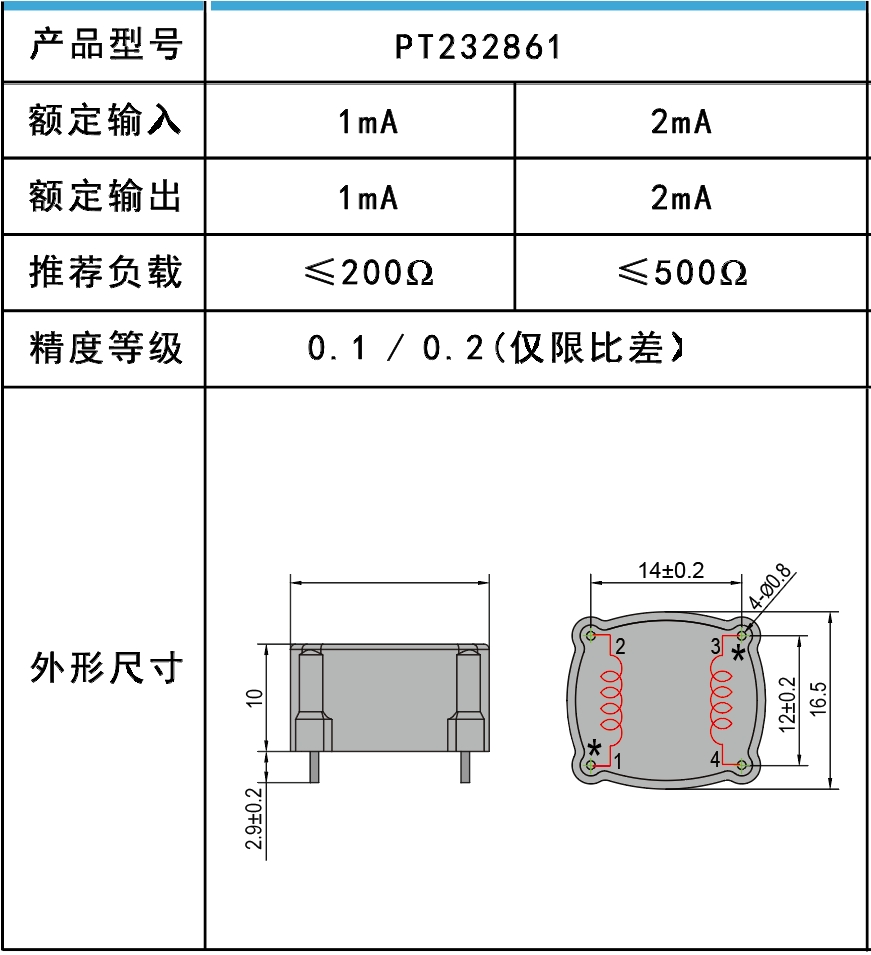

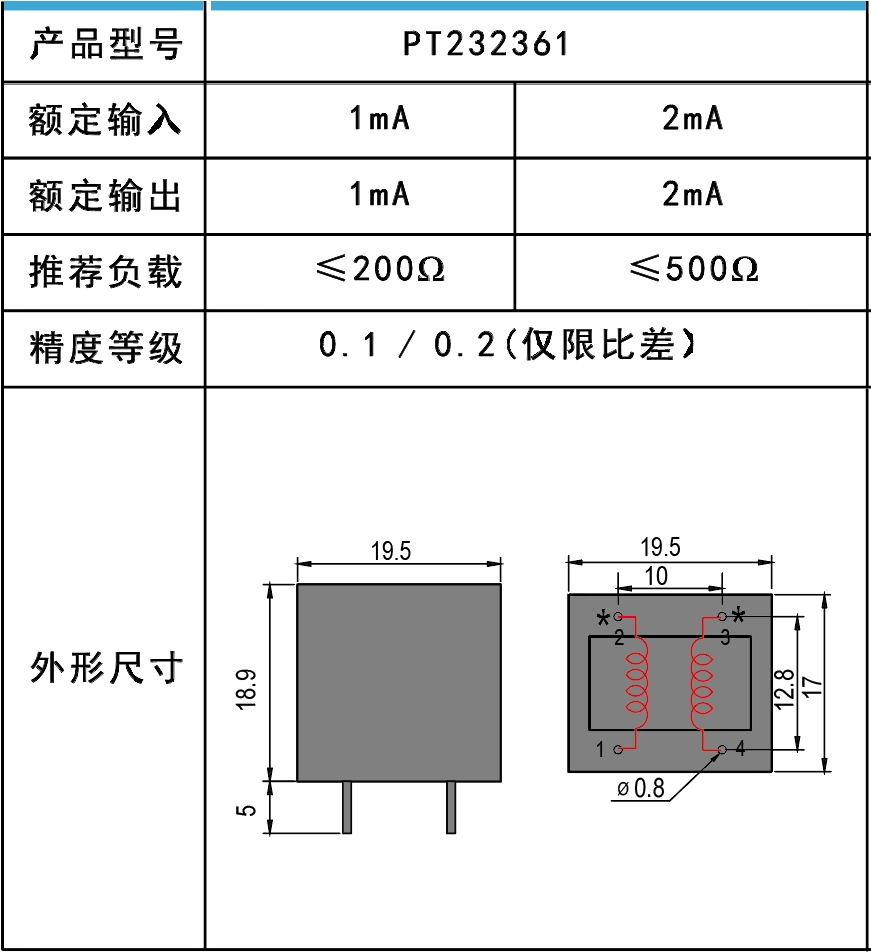

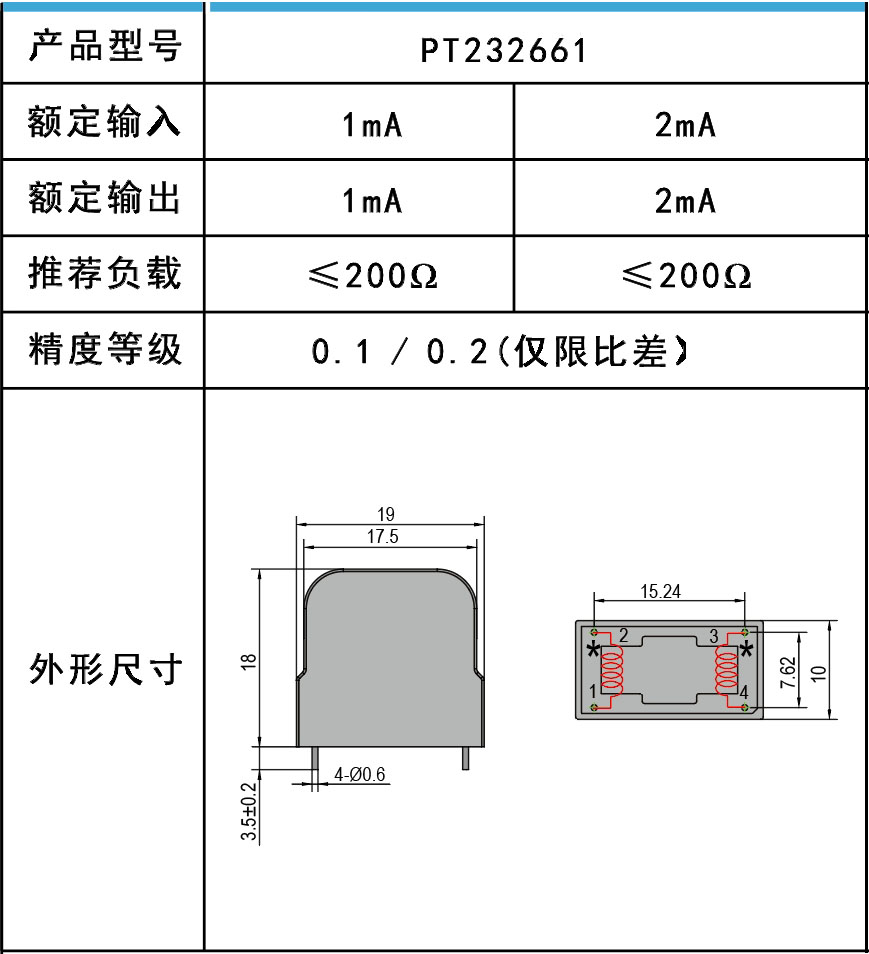

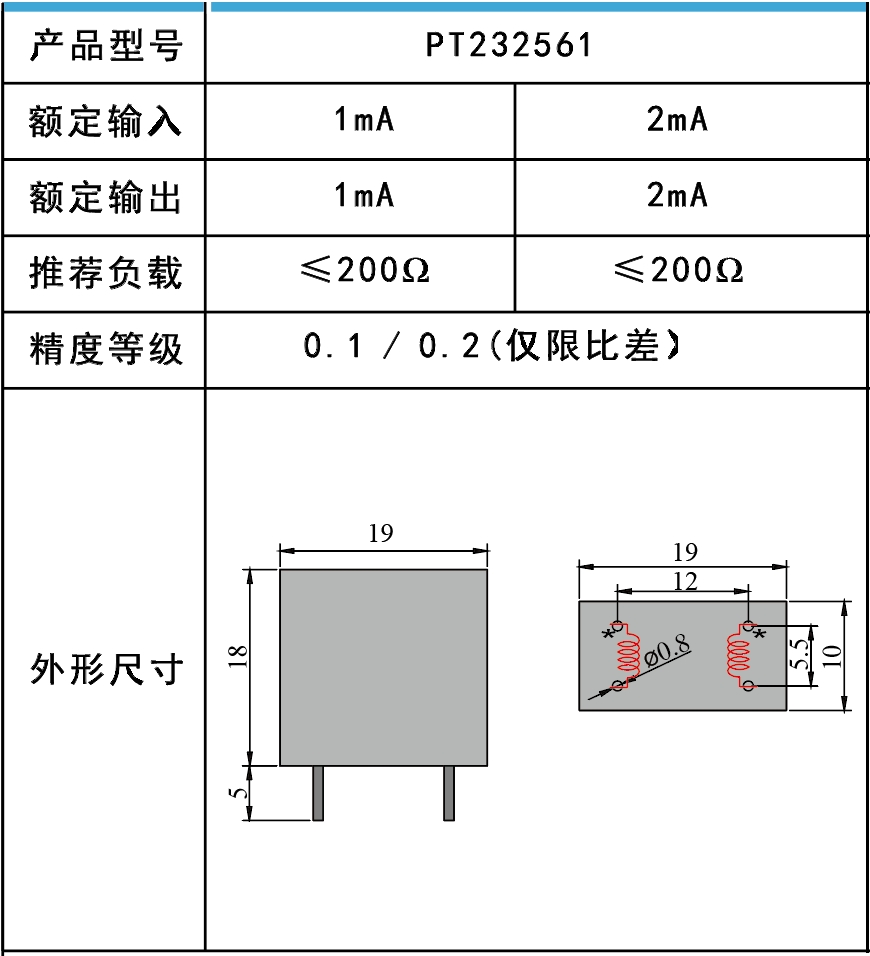

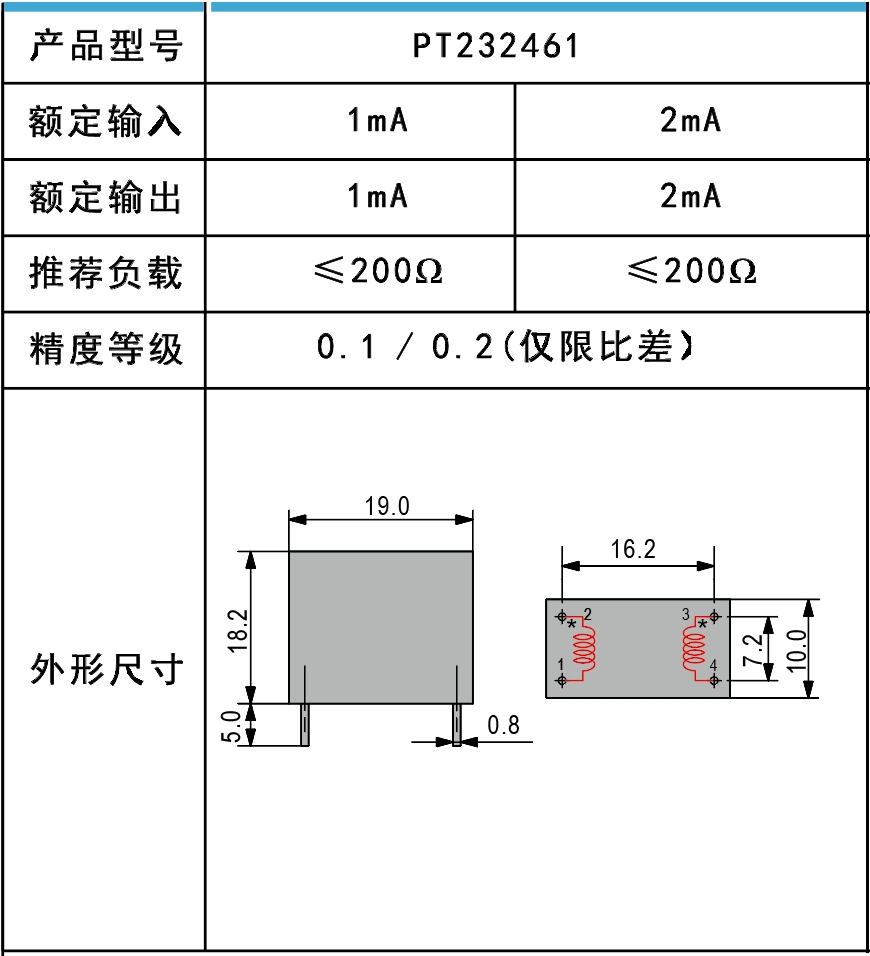

產品命名：
