開口型電流互感器
CT251系列
TP系列可開啟式電流互感器，主要用在母排上，對回路電流進行變換、隔離強電之用。產品結構設計合理，磁路采用矩形設計，二次繞組繞制整齊，且采用在一端打開的方式，安裝時，先把互感器繞組部分套在母排上，然后把輔助部分再安裝到位，使得產品可以安裝在比較狹窄的環境里。
產品采用高導磁硅鋼鐵芯，并經過精密加工處理，繞組采用優質漆包線，產品性能得到完美體現。
本系列產品有5個尺寸規格，可以對100A-2000A電流范圍的電纜進行測量。根據需求精度可以是0.5級、1.0級等，二次輸出信號為5A/1A的標準電流。
在安裝產品時，需要把二次回路良好連接，方可進行安裝工作，在安裝過程中和安裝后，互感器二次輸出不允許開路。可以根據需要，在產品內部增加開路保護電路部分。
產品殼體顏色可以根據客戶指定顏色生產，能夠滿足不同的配色方案。

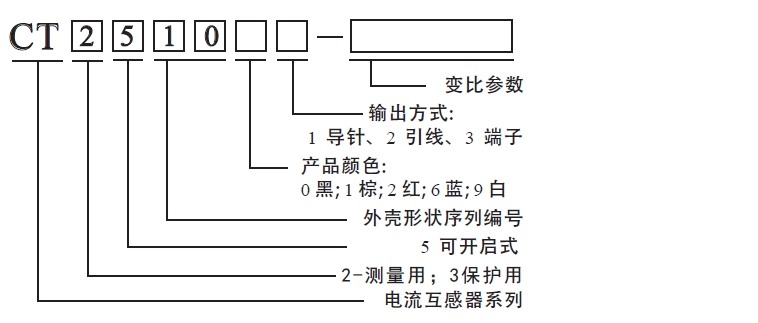

產品命名:
顏色代碼：
0：黑； 2：紅； 6：藍色； 8：灰色；
客戶指定的外殼顏色，依據顏色系主色進行編碼分類；
正常使用、安裝條件:
*安裝場所： 戶內。
*環境溫度 -20℃~＋50℃。
*環境濕度 建議相對濕度不大于80%。
*海拔高度 不超過3000m。
*大氣條件 大氣中無嚴重污穢、腐蝕性及爆炸性介質。
*無顯著頻繁振動和沖擊的環境。
*貯存溫度 -30℃~＋75℃。
通用技術指標:

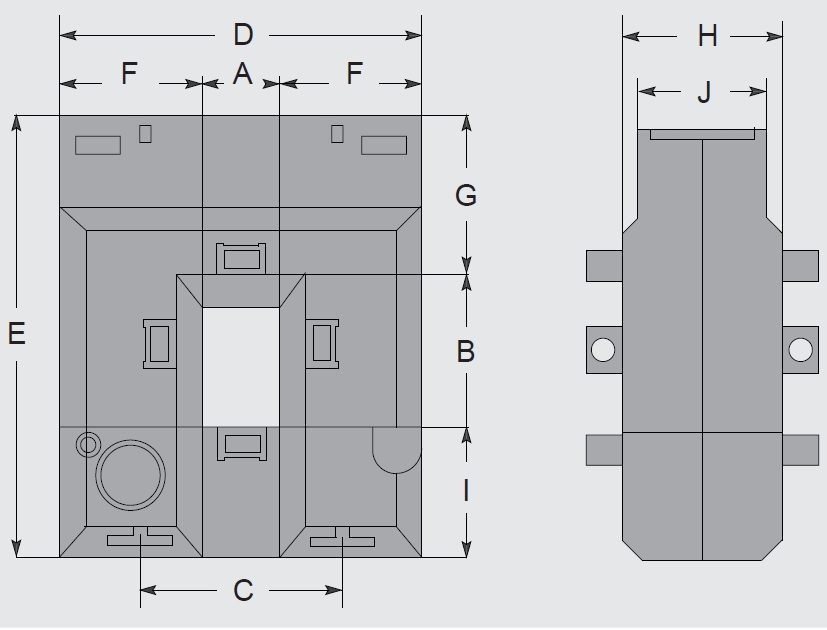

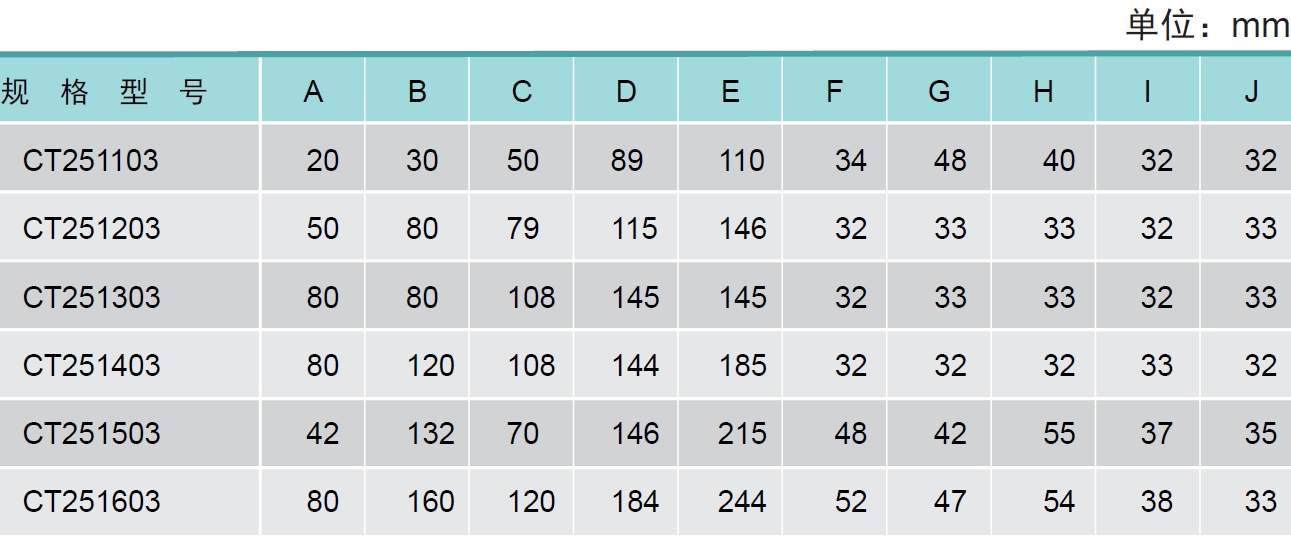

產品尺寸對應表:

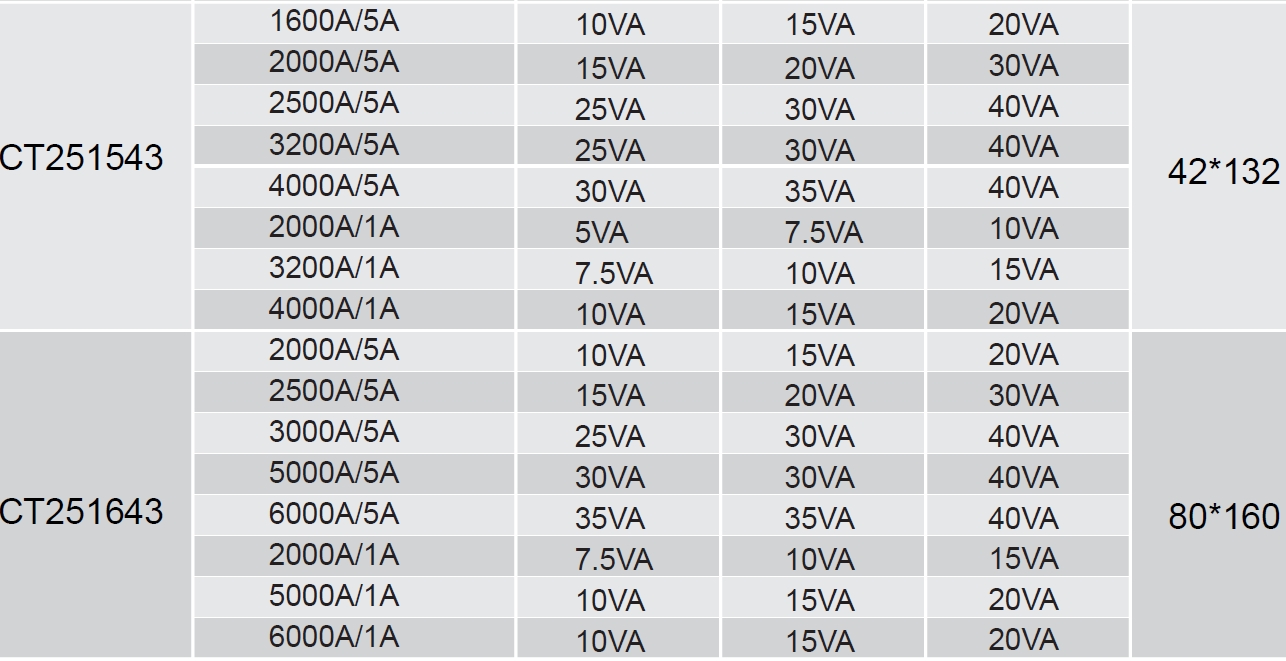

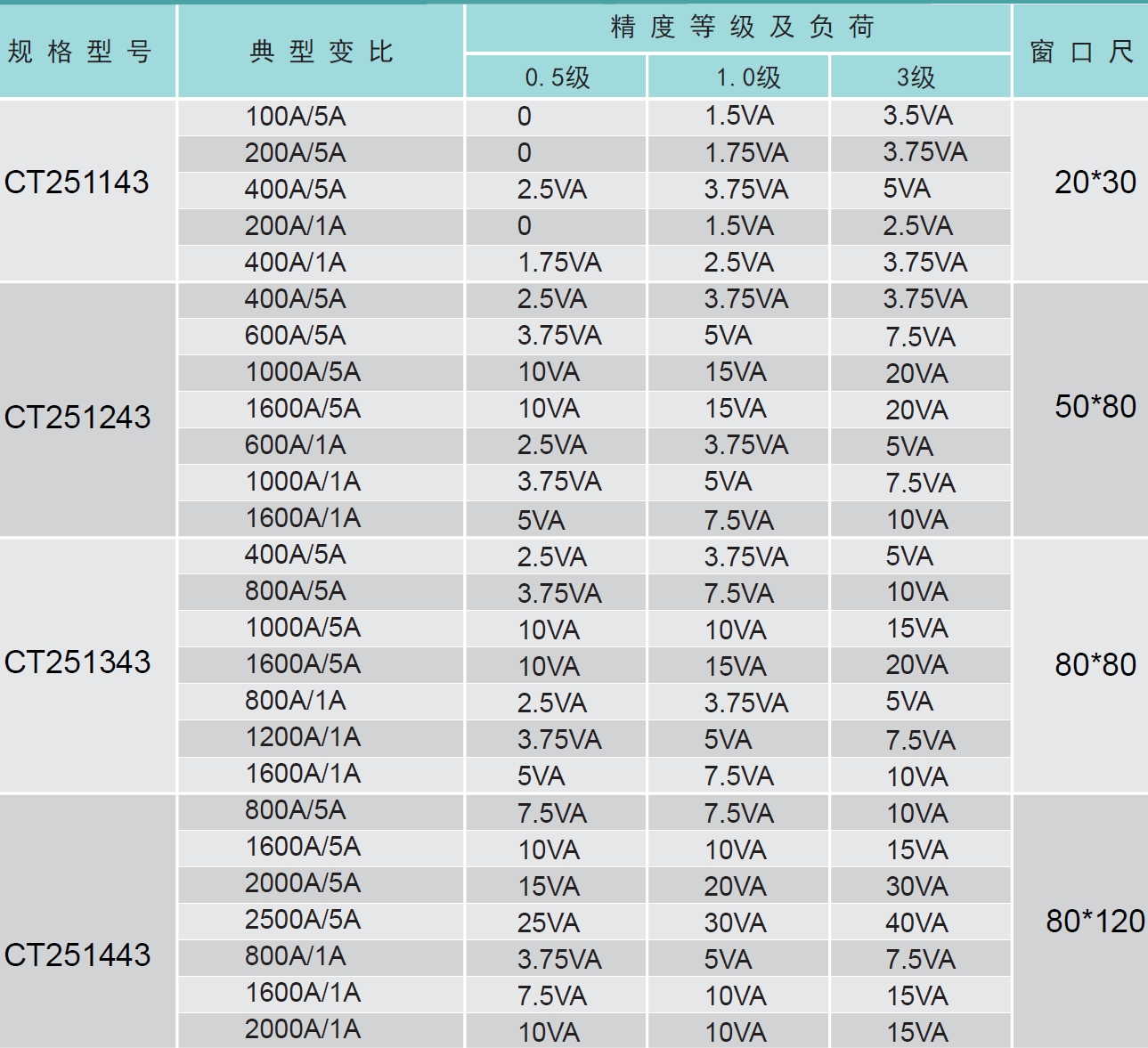

產品參數選型表:
1 選型表所列的變比為典型變比，表中所未列出的，根據設計參數可以變更。在訂貨時需要溝通所需參數。
2 標準5A電流輸出，有特殊要求的，需要在訂貨時特殊說明。
