519系列剩余電流互感器主要用在380V、660V等低壓配電柜、或者密度比較大的抽屜柜內，對相應回路的安裝節點處的剩余電流進行持續的檢測、監控之用。本系列產品外殼采用環保阻燃ABS工程塑料、高導磁納米晶軟磁材料、具有精度高、平衡特性好、體積小、絕緣強度高、抗沖擊力強、安裝方便等特點，可在室內的環境下可靠、穩定的工作。
519系列包含5個適用于電纜回路的圓形窗口產品，和7個適用于銅排回路的矩形窗口產品，共計12個規格的產品，基本可以滿足3200A以下配電回路的所有剩余電流的檢測使用。
整個系列的產品，可以根據客戶的需求，在產品上面的接線端子部位，可以附加一個統一的機殼，把產品升級為一個具有信號處理和通信功能的信號采集終端。
所有產品，均設計有四個接線端子，互感器二次輸出占用兩個端子，根據需要還可以增加一個實驗繞組，以輸入一個小電流的方式來模擬漏電，對互感器的工作狀態進行實時監測。
安裝在銅排回路上較大規格的產品，由于產品重量比較重，附加有專用的安裝支架，可以把較重的產品很好的固定在配電柜內，但是需要配電柜安裝板強度高，建議采用平裝支架的方式安裝，以增加其安裝的穩定性。
特 點：
*可附加信號處理單元，擴展產品功能；
*過載能力強，根據需要可20倍于額定電流長期過載；
*平衡特性優， 小規格產品滿足探測器報警閾值20mA要求；
*精度高：精度0.5/1.0/3級可選；
*緊湊設計，體積小，外形美觀；
*一致性好、互換性優；

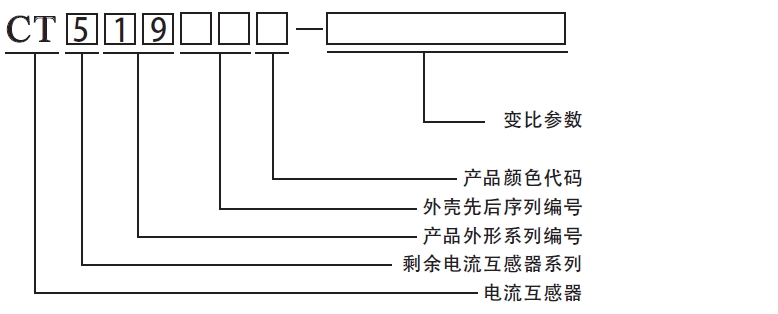

產品命名：
顏色代碼：
0：黑； 3：紅； 8：灰色； 9：白色；
客戶指定的外殼顏色，依據顏色系主色進行編碼分類；
正常使用、安裝條件:
*安裝場所： 戶內。
*環境溫度 -10℃~＋40℃。
*環境濕度 建議相對濕度不大于80%。
*海拔高度 不超過3000m。
*大氣條件 大氣中無嚴重污穢、腐蝕性及爆炸性介質。
*無顯著頻繁振動和沖擊的環境。
*貯存溫度 -20℃~＋75℃。

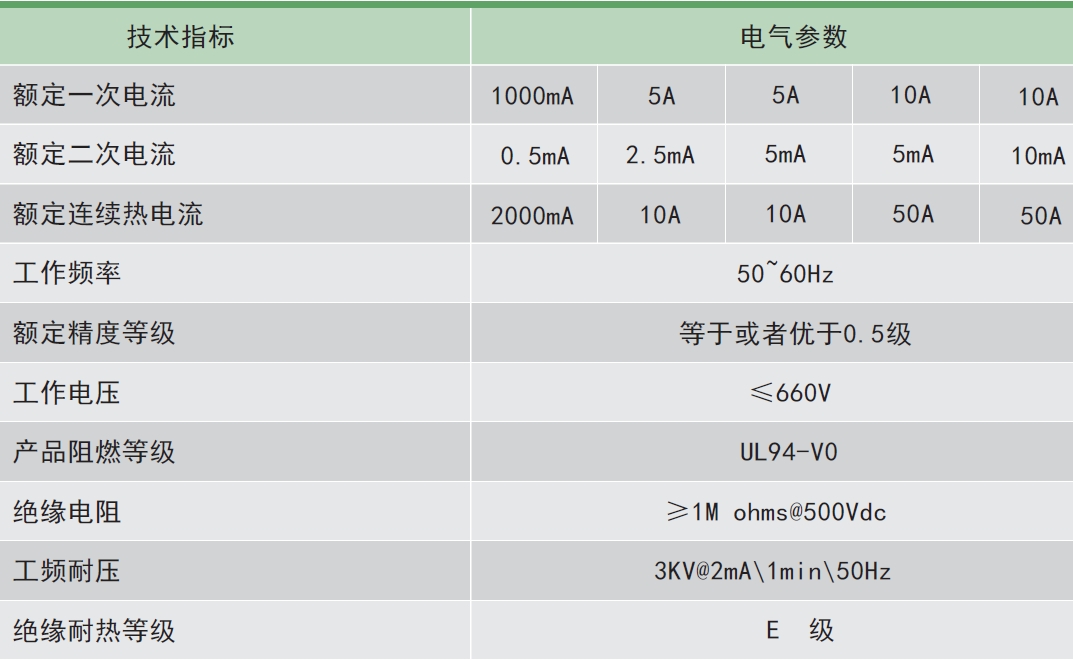

通用技術指標:
互感器電原理圖：

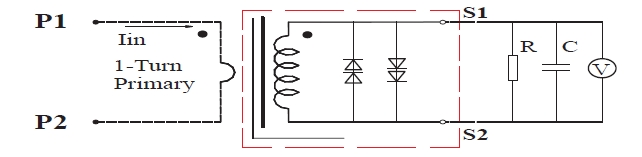

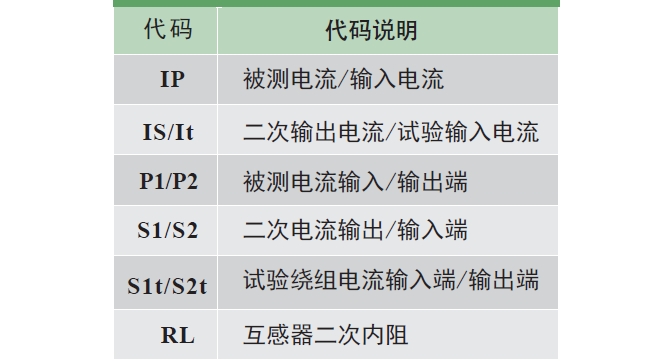

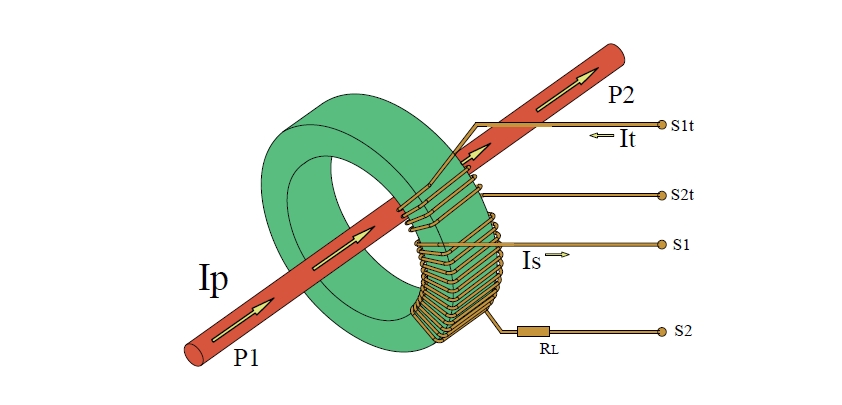

本系列產品的接線端子分別為S1、S2、S1t、S2t共計四個端子。標準產品S1、S2為互感器的二次輸出端子，且S1和P1側同名、S2和P2側同名；根據需要可以增加一個實驗繞組，實驗繞組的輸入端為S1t、S2t、且S1t和P1側同名、S2t和P2側同名。電原理圖如下：
在實際使用過程中，如果需要在互感器內部增加二次開路保護部分，需要特別說明。標準型產品不含有二次開路保護部分。開路保護可以增加對接的二極管或者瞬態抑制二極管。
平衡特性參數：

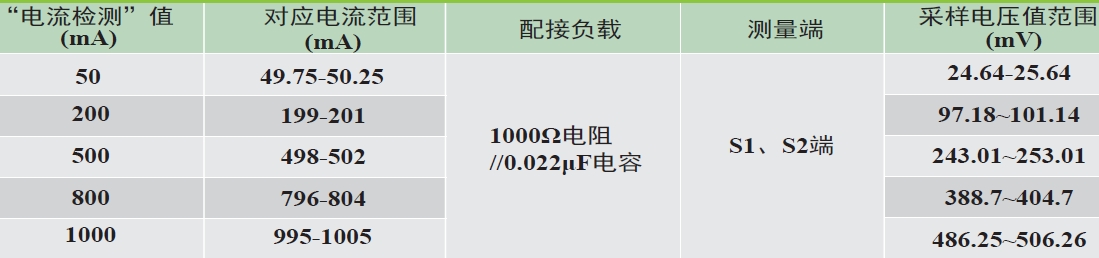

剩余電流互感器通過相應正弦交流電流時，其輸出采樣值電壓應滿足下表中的要求。
R=1000Ω C=0.022μF 電流源頻率：50-60Hz; 精度優于0.1%；電壓表交流mV檔采樣精度優于0.1%。

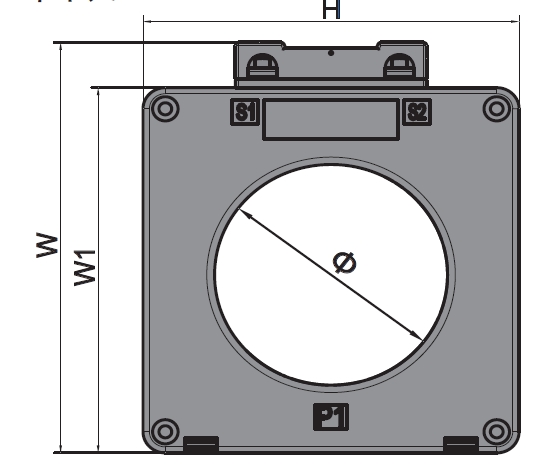

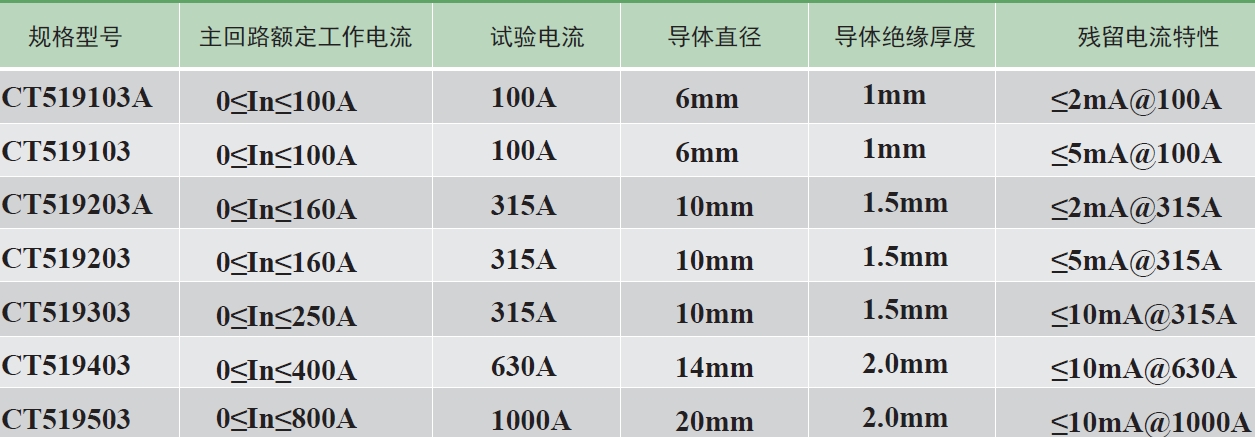

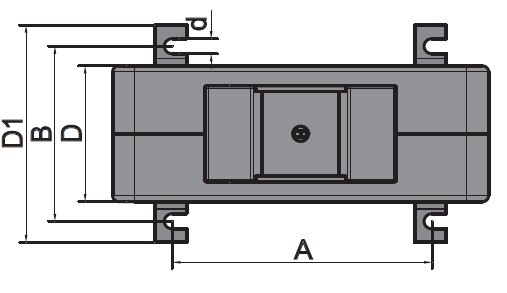

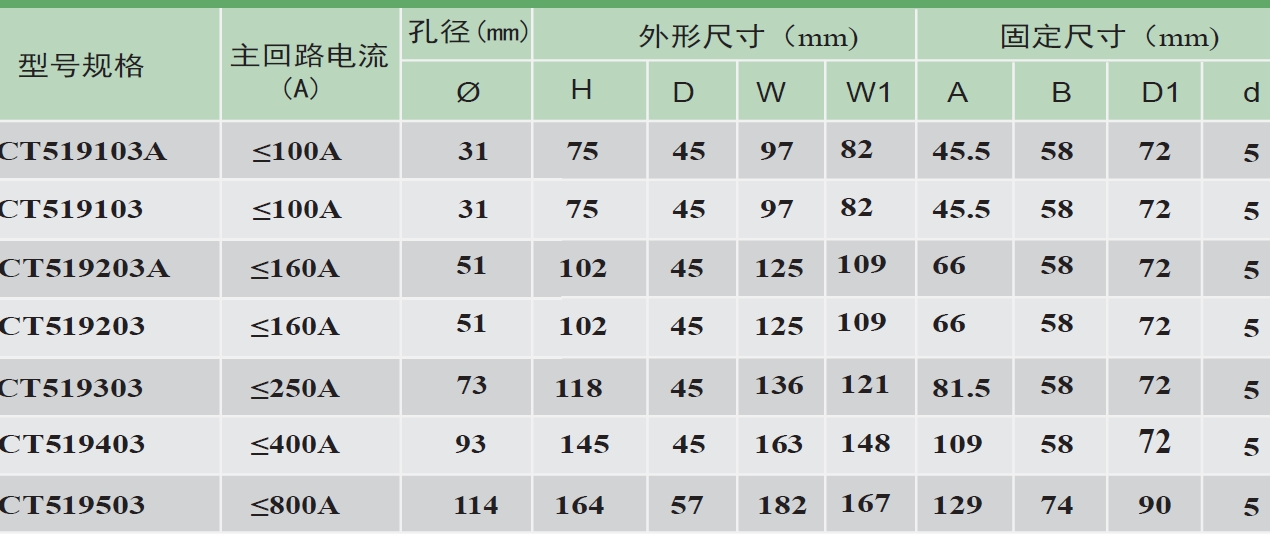

產品尺寸對應圖表：
